対応製品
- Jupiter-Pre
本コマンドの目的・用途

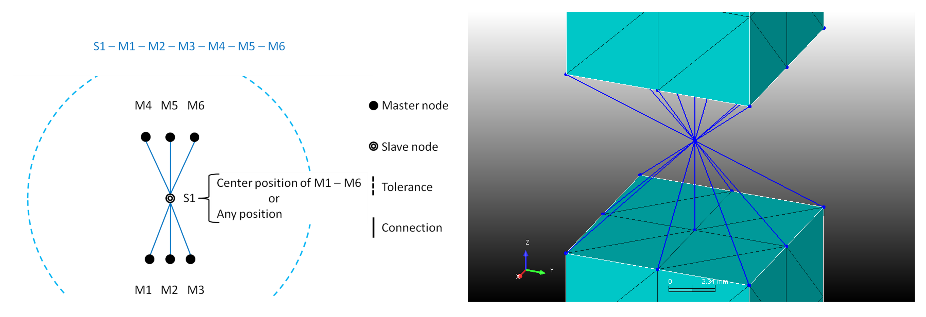

一対多（スレーブ：マスター）のRBE3（内挿拘束要素）を作成する機能です。
マスター節点は、パート単位、フェース単位、エッジ単位、要素単位、節点単位での選択が可能です。
スレーブ節点と（接続範囲内の）マスター節点が接続されます。 スレーブ節点は、選択したマスター節点の平均座標または任意座標に作成されます。モデル外の位置にスレーブ節点を定義したい場合に、便利な機能です。
この機能では、複数項のマスターを設定できます。 項ごとに節点、重み係数、自由度を設定して下さい。
コマンドの場所
- 日本語環境：接続 > 詳細 > 剛体要素 > RBE3 > 中心へ
- 英語環境：Connection > Details > Rigid Elements > RBE3 > To center

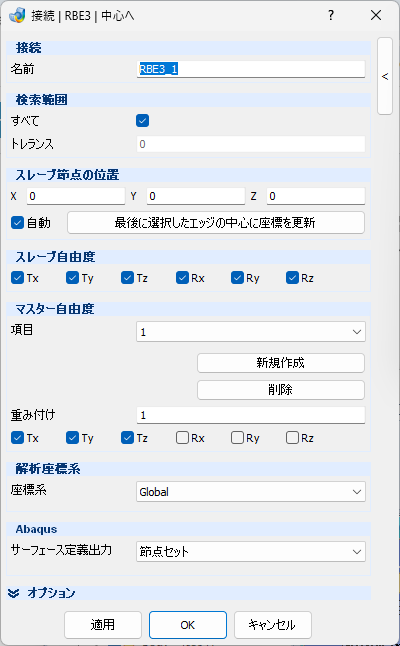

GUI
- 接続
-
- 名前 – テキストボックス
-
登録される名前を入力します。
- 検索範囲
-
- すべて – チェックボックス
-
接続範囲を無限として指定します。
- トレランス – テキストボックス
-
接続範囲の半径Rを入力します。
- スレーブ節点の位置
-
- X Y Z – テキストボックス
-
スレーブ節点の座標が表示されます。マスターに選択されている節点の平均座標が自動設定されます。任意座標に編集することもできます。
- 自動 – チェックボックス
-
有効化すると選択されたエンティティに対するスレーブ節点の位置が自動計算されます。
- 最後に選択したエッジの中心に座標を更新 – ボタン
-
スレーブ節点の座標を、最後に選択したエッジの中心位置にします。該当エッジが曲線の場合は曲線の平均中心座標に、直線の場合は節点の平均座標になります。例えば、ボルト（円や円筒形状）の座面中心をスレーブにできます。
- スレーブ自由度
-
-
参照節点の従属自由度成分を指定します。
- TX – チェックボックス
-
並進X方向自由度
- TY – チェックボックス
-
並進Y方向自由度
- TZ – チェックボックス
-
並進Z方向自由度
- RX – チェックボックス
-
回転X方向自由度
- RY – チェックボックス
-
回転Y方向自由度
- RZ – チェックボックス
-
回転Z方向自由度
-
- マスター自由度
-
- 項目 – プルダウンメニュー
-
設定し終わった項の番号が表示されます。
-
- 新規作成 – ボタン
-
項を追加します。
- 削除 – ボタン
-
項目に表示されている番号の項を削除します。
- 重み付け – テキストボックス
-
重み付け係数を入力します。
-
重み付け係数を有する自由度の成分を指定します。
- TX – チェックボックス
-
並進X方向自由度
- TY – チェックボックス
-
並進Y方向自由度
- TZ – チェックボックス
-
並進Z方向自由度
- RX – チェックボックス
-
回転X方向自由度
- RY – チェックボックス
-
回転Y方向自由度
- RZ – チェックボックス
-
回転Z方向自由度
- 解析座標系
-
- 座標系 – プルダウンメニュー
-
参照座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
- Abaqus
-
- サーフェース定義出力 – プルダウンメニュー
-
サーフェース(*SURFACE)の定義方法を選択します。
- 節点セット
-
節点でサーフェース(*SURFACE)を定義する場合に指定します。
- 要素セット
-
要素でサーフェース(*SURFACE)を定義する場合に指定します。マスターに要素を構成できないエンティティ（節点、エッジ）を選択していると、エラーが出力されます。
- オプション
-
- 主節点のみ接続 – チェックボックス
-
選択したエンティティの主節点（コーナー節点）のみに接続します。
操作手順
- 接続範囲を設定します。
- スレーブのパラメータを入力します。
- [項目ごとに繰り返し]マスター候補の節点を、パート、フェース、エッジ、要素、節点から選択します。
- [項目ごとに繰り返し]マスターのパラメータを入力します。
- [項目ごとに繰り返し]項目 > 追加ボタンをクリックします。4)と5)の設定が項目に追加されます。
- 必要に応じて、スレーブ節点の座標を編集します。
- 適用/OKボタンをクリックします。
操作手順（項目の削除）
- 項目から削除対象の番号を選択します。
- 項目 > 削除ボタンをクリックします。項目が削除されます。
操作手順（項目の編集）
- 項目から編集対象の番号を選択します。
- マスター候補の節点を変更します。
- マスターのパラメータを変更します。
- 項目 > 編集ボタンをクリックします。項目が編集されます。
