対応製品
- Jupiter-Pre
本コマンドの目的・用途
異なるパートやフェース間で共有化された節点を分離します。
コマンドの場所
- 日本語環境：メッシュ編集 > 節点操作 > 節点を分離
- 英語環境：Mesh Edit > Node Manipulation > Separate Nodes

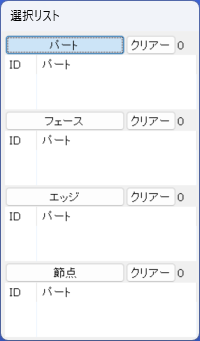

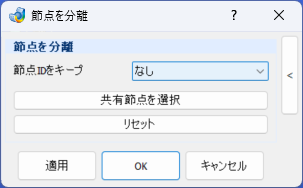

GUI
項目の説明
- 節点を分離
-
- 節点IDをキープ – プルダウンメニュー
-
節点分離後、共有節点時に使用していた節点IDを、どのパートの節点に使用するか指示します。
- なし
-
指定なし。
- 選択パート順
-
選択したパート順に、節点IDを割り当てます。
Noteフェースやエッジを選択時にはこのオプションは使用できません。
- より高いパートID
-
共有節点が所属していたパートのIDが高い順に、節点IDを割り当てます。
- より低いパートID
-
共有節点が所属していたパートのIDが低い順に、節点IDを割り当てます。
- 共有節点を選択 – ボタン
-
選択したパートやフェース間の共有節点を選択します。
- リセット – ボタン
-
選択された共有節点をリセットします。
操作手順
- 節点を分離するエンティティを選択します。（パート、フェース）
- 共有節点を選択ボタンをクリックして、分離できる節点を選択します。
- 必要に応じて、共有を保持する節点を選択から除外します。
- 適用/OKボタンをクリックします。
