対応製品
- Jupiter-Pre
本コマンドの目的・用途

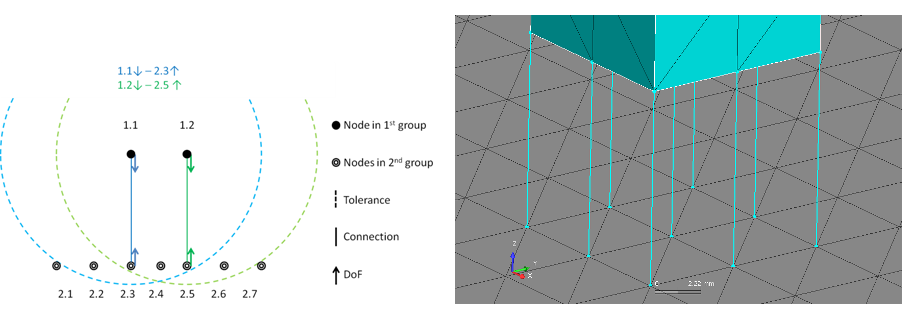

一対一のスカラーばね要素を作成する機能です。
指定された範囲内の選択された節点間に自動でばね要素が定義されます。
この機能では、1stグループ節点と2ndグループ節点で、異なる自由度を結合することができます。 節点IDの若い方が1stグループとして定義されます。
コマンドの場所
- 日本語環境：接続 > 詳細 > ばね要素/ダンパー > ばね要素 > 1対1（閾値） > 異なる自由度
- 英語環境：Connection > Details > Springs/Dampers > Springs > Nodes with tolerance > different DoFs

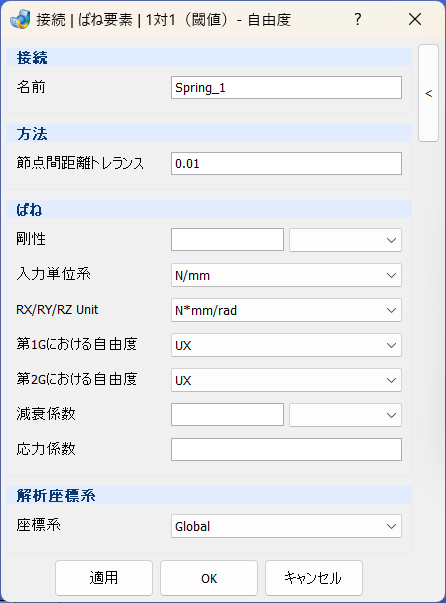

GUI
項目の説明
- 接続
-
- 名前 – テキストボックス
-
登録される名前を入力します。
- 方法
-
- 節点間距離トレランス – テキストボックス
-
接続先の検索範囲を入力します。
- ばね
-
- 剛性 – テキストボックス／プルダウンメニュー
-
ばね剛性を入力します。
- 入力単位系 – プルダウンメニュー
-
剛性値入力で使用する単位系を選択できます。[N/mm], [N/m], [mN/mm], [kgf/mm], [lbf/ft], [lbf/in]から選択可能です。
- RX/RY/RZ Unit – プルダウンメニュー
-
剛性値入力で使用する単位系を選択できます。[N*mm/rad], [N*m/rad], [mN*mm/rad], [kgf*mm/rad], [lbf*ft/rad], [lbf*in/rad], [N*mm/deg], [mN*mm/deg]から選択可能です。
- 第1Gにおける自由度 – プルダウンメニュー
-
1stグループの自由度を指定します。
- UX
- UY
- UZ
- 第2Gにおける自由度 – プルダウンメニュー
-
2ndグループの自由度を指定します。
- UX
- UY
- UZ
- 減衰係数(Nastran向け) – テキストボックス/プルダウンメニュー
-
減衰係数を入力します。
- 応力係数(Nastran向け) – テキストボックス
-
応力係数を入力します。
- 解析座標系
-
- 座標系 – プルダウンメニュー
-
参照座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
操作手順
- 節点間距離トレランスを設定します。
- メインウィンドウから節点を複数選択します。
- ばね剛性を入力します。
- 1stグループの自由度と2ndグループの自由度を指定します。
- 他のパラメータを設定します。
- 適用/OKボタンをクリックします。
