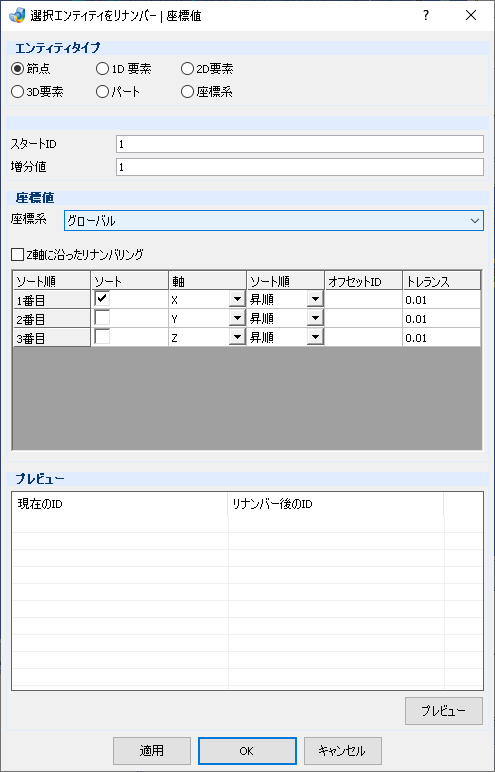

【Jupiterコマンドリファレンス】リナンバー > 選択エンティティ > 座標値

リナンバー対象とするエンティティタイプをいずれかのうち１つから選択します。

節点

指定すると、選択エンティティ内の節点を対象としてリナンバーします。

1D要素

指定すると、選択エンティティ内の1D要素を対象としてリナンバーします。

2D要素

指定すると、選択エンティティ内の2D要素を対象としてリナンバーします。

3D要素

指定すると、選択エンティティ内の3D要素を対象としてリナンバーします。

パート

指定すると、選択エンティティ内のパートを対象としてリナンバーします。

座標系

指定すると、選択エンティティ内の局所座標系を対象としてリナンバーします。

リナンバーの開始IDを設定します。

リナンバーの増分値を設定します。

リナンバーにあたり使用する座標系を指定します。作成した局所座標系が存在する場合は自動で追加され、指定することが可能です。

グローバル

Global座標系を指定します。

円筒面

円筒面と3つの節点をもとに円筒座標系を作成し、作成された円筒座標系を指定します。

[座標系]で[円筒面]を指定している時にのみ表示・利用が可能です。円筒面と座標系の軸を決める3節点を指定した後にクリックすることで、テンポラリの座標系を作成します。

[座標系]で[円筒面]を指定している時にのみ表示・利用が可能です。チェックすると、テンポラリの座標系をリナンバー後も使用可能な局所座標系としてドキュメントに残します。

[座標系]で[円筒面]を指定している時にのみ表示・利用が可能です。チェックすると、テンポラリの座標系をリナンバー後も使用可能な局所座標系としてドキュメントに残します。

チェックすると、円筒形状に欠けがある場合に円筒長手方向の節点ID下数桁を揃えます。

(Z軸に沿ったリナンバリングオプション使用例)

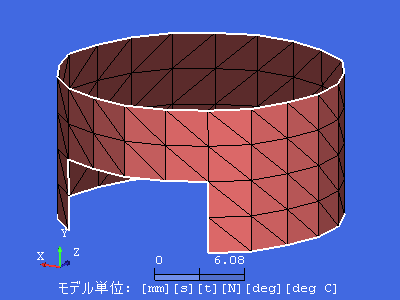

サンプル：円筒形状に欠有り

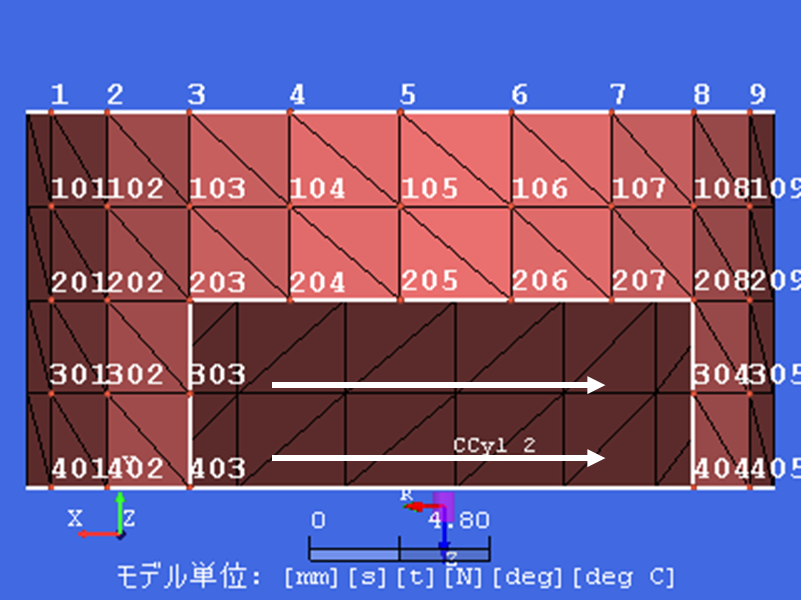

Z軸に沿ったリナンバリング：オフ

300番台、400番台について
301,302,303→304,305…
401,402,403→404,405…

Z軸に沿ったリナンバリング：オン

300番台、400番台について
301,302,303→304,305…
401,402,403→404,405…

ソートに関する設定を行うテーブルです。

ソート順 – 列

対象エンティティのグルーピング順です。

ソート – 列

各軸方向のソートの有効/無効を指定します。チェックを外すと無効になります。ソート順の1番目と3番目のみを同時に有効状態にすることはできないため、注意が必要です。

軸 – 列

ソート対象軸を指定します。

プルダウンメニュー

x

ソート対象軸をX軸に指定します。

y

ソート対象軸をY軸に指定します。

z

ソート対象軸をZ軸に指定します。

ソート順 – 列

リナンバー時のソート順を指定します。

プルダウンメニュー

昇順

リナンバー時のソートを昇順に指定します。

降順

リナンバー時のソートを降順に指定します。

オフセットID – 列

グルーピングされたエンティティ間のオフセットIDを指定します。

トレランス – 列

グルーピング時の閾値(距離)を指定します。

プレビューボタンをクリックした際にリナンバー結果をプレビュー表示します。

現在のID – 列

エンティティの現在のIDが表示されます。

リナンバー後のID – 列

リナンバー後に割り当てられるIDが表示されます。

クリックすると、テーブルにリナンバー対象エンティティのリナンバー前後のIDを表示します。
