本コマンドの目的・用途
以下の式で与えられる過渡応答任意加振入力の設定を行います。
- 荷重タイプでTLOAD1を選択した場合
-

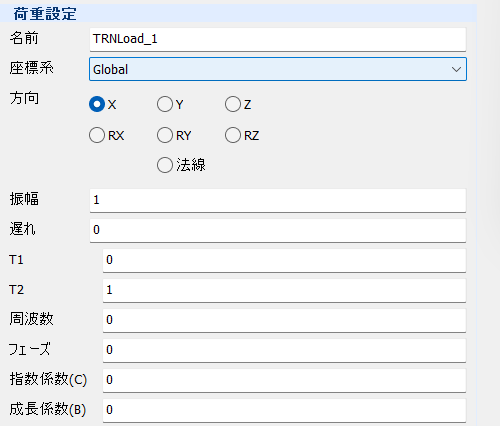

- 荷重タイプでTLOAD2を選択した場合
-
コマンドの場所
- 日本語環境：計算 > 動解析 > 過度応答 > 荷重条件
- 英語環境：Calculation > Dynamic Analysis > Trans.Resp > Load Condition

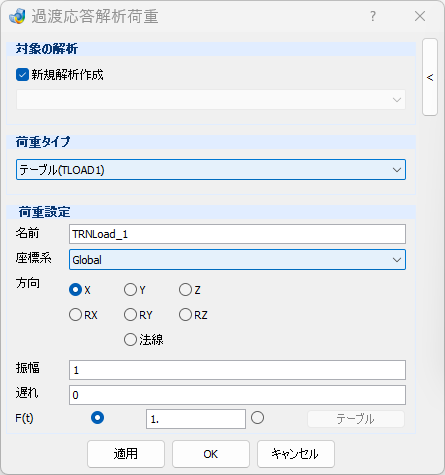

GUI
項目の説明
- 対象の解析
-
- 新規解析作成 – チェックボックス / プルダウンメニュー
-
新規の解析を作成、もしくは、既存の解析に追加する場合、リストから解析を選択することができます。
- 荷重タイプ
-
- 名前 – テキストボックス
-
名前を入力します。
- 座標系 – プルダウンメニュー
-
加振点の座標系の指定を行います。
初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
- 方向 – ラジオボタングループ
-
加振方向を指定します。
- X
-
並進X方向
- Y
-
並進Y方向
- Z
-
並進Z方向
- RX
-
回転X方向
- RY
-
回転Y方向
- RZ
-
回転Z方向
- 法線
-
面直方向
- 振幅 – テキストボックス
-
加振力（A）を入力します。
- 遅れ – テキストボックス
-
時間t(秒)の遅れを入力します。
- F(f) – ラジオボタングループ
-
時刻歴荷重を入力します。
- テキストボックス
-
定数を入力します。
- テーブル – ボタン
-
クリックして表示されるテーブルダイアログに値を入力して、F(t)のテーブルを作成します。
操作手順
- はじめに、Postツールウィンドウが表示されていない場合、[ホーム]リボンを選択し、ドッキングウインドウパネルの”Postツール”にチェックを入れます。Post ツールウィンドウが開きます。
- 加振点となる節点をメインウインドウから選択します。
- “方向”を選択します。必要に応じ他設定します。
- OKボタンをクリックします。Postツールウインドウの解析ツリーに、”荷重”のアイテムが作成されます。
