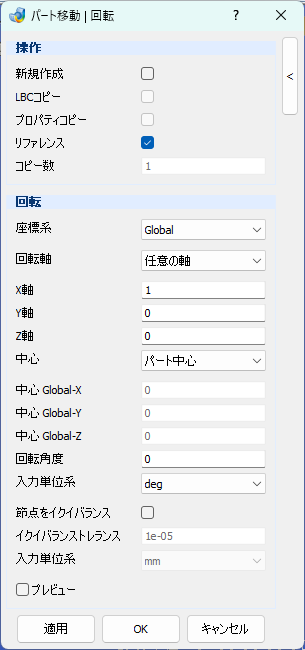

【Jupiterコマンドリファレンス】パート移動 > 回転

移動後にパートをコピーし、新規パートとします。新規パートの名称は、元パート名_ROTとなります。

新規パートに既存パートに付加した荷重境界条件もコピーします。

新規パートに既存パートに付加したプロパティもコピーします。

新規パートに既存パートに付加したリファレンスもコピーします。

コピーの繰り返し数を入力します。

参照する座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。

回転軸を選択します。

X軸

選択された座標系のX軸回りに回転します

Y軸

選択された座標系のY軸回りに回転します。

Z軸

選択された座標系のZ軸回りに回転します。

任意の軸

X、Y、Zの方向ベクトルで指定された軸回りにアングル分回転します。

2 節点

画面から選択された2つの節点方向の軸回りにアングル分回転します。

エッジ

画面から選択されたエッジ方向の軸回りにアングル分回転します。

回転軸のX成分が表示されます。任意の軸指定時は入力して軸を指定します。

回転軸のY成分が表示されます。任意の軸指定時は入力して軸を指定します。

回転軸のZ成分が表示されます。任意の軸指定時は入力して軸を指定します。

回転の中心位置を決めます。

パート中心

パートの中心を回転中心にします。

節点

画面から選択した節点を回転の中心にします。

入力

回転中心（グローバル座標系で指定）を中心 Global-X、中心 Global-Y、中心 Global-Zに入力します。

回転中心位置のX座標を入力します。

回転中心位置のY座標を入力します。

回転中心位置のZ座標を入力します。

回転角度を入力します。

入力単位を指定します。[deg], [rad], から選択可能です。

チェックするとモデル内に回転コピーされたボディのフェースが、コピー元のボディのフェースと接する場合にその節点を結合します。

節点総合判定のトレランスを入力します。

入力単位を指定します。[mm], [m], [in], [ft], [cm] から選択可能です。

プレビューを表示します。
