目次
対応製品
- Jupiter-Post
目的・用途

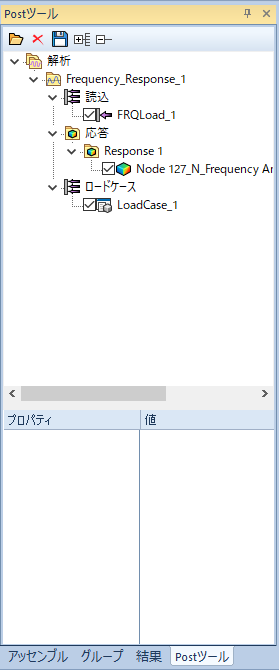

動解析実行用のツリーが表示されます。動解析の実行、実行した動解析の保存及び編集を行います。
GUI
ツリーコントロールメニュー
ツリーの表示を調節します。
| アイコン | 名称 | 説明 |
|---|---|---|
 | 開く | 保存された周波数応答解析ファイルを開きます。 |
 | 削除 | マウスクリックでハイライトしたツリーアイテムを削除します。 |
 | 保存 | 現在のツリー内容を周波数応答解析ファイルとして保存します。 |
 | すべて開く | サブツリーをすべて展開します。 |
 | すべて閉じる | サブツリーをすべて閉じます。 |
ツリーアイテム一覧
| アイコン | 名称 | 説明 |
|---|---|---|
 | 振動 | 複数の解析の親アイテムです。 |
 | 解析（周波数応答解析/過渡応答解析） | 解析アイテムです。新規解析を作成すると１つ作成されます。 |
 | 荷重条件 | 荷重条件アイテムの親アイテムです。荷重条件と、既存の荷重条件の組み合わせによって作成した荷重ケースがあります。 |
 | 荷重 | 荷重条件アイテムです。 |
 | ロードケース設定 | 荷重ケースアイテムです。 |
 | 応答 | 応答出力点アイテムの親アイテムです。 |
 | 応答点 | 応答出力点アイテムです。 |
ショートカットメニュー
ツリーアイテムをマウス右クリックで選択することで表示されるメニューから、各コマンドを使用可能です。
| 解析種類 | メニュー | 内容 | |
|---|---|---|---|
| 振動 | リネーム | 名前を変更します。 | |
| 保存 | 解析設定 | 振動の設定を保存します。 | |
| 開く | 解析設定 | 振動の設定を読み込みます。 | |
| 削除 | 振動を削除します。 | ||
| 荷重条件 | 荷重条件 | 新規荷重条件を作成します。 | |
| 非表示 | すべての荷重条件を非表示にします。 | ||
| 表示 | すべての荷重条件を表示します。 | ||
| 貼付け | 荷重条件を貼り付けます。 | ||
| 開く | 荷重条件 | 荷重条件を読み込みます。 | |
| 荷重(Nastran) | 荷重条件（Nastran形式）を読み込みます。 | ||
| 荷重 | 編集 | 荷重条件を変更します。 | |
| リネーム | 名前を変更します。 | ||
| コピー | 荷重をコピーします。 | ||
| 非表示 | 荷重条件を非表示にします。 | ||
| 表示 | 荷重条件を表示します。 | ||
| 保存 | 荷重条件 | 荷重条件を保存します。 | |
| 荷重(Nastran) | 荷重条件をNastran形式で保存します。 | ||
| 削除 | 荷重条件を削除します。 | ||
| ロードケース設定 | ロードケース | ロードケース設定を作成します。 | |
| 非表示 | すべてのロードケースを非表示にします。 | ||
| 表示 | すべてのロードケースを表示します。 | ||
| 貼付け | ロードケースを貼り付けます。 | ||
| 削除 | ロードケースを削除します。 | ||
| ロードケース | 非表示 | ロードケースを非表示にします。 | |
| 表示 | ロードケースを表示します。 | ||
| 貼付け | ロードケースを貼り付けます。 | ||
| 削除 | ロードケースを削除します。 | ||
| 応答 | 応答計算 | 新規応答計算を作成します。 | |
| 保存 | 応答 | 応答の設定を保存します。 | |
| 開く | 応答 | 応答の設定を読み込みます。 | |
| 削除 | 応答を削除します。 | ||
| 応答点 | チャートを表示 | 応答点のカーブをグラフ上に描きます。 | |
| リネーム | 名前を変更します。 | ||
| MPF/MCF計算 | モード寄与率ダイアログを表示します。 | ||
| 保存 | 応答 | 応答の設定を保存します。 | |
| 削除 | 応答を削除します。 | ||
