【Jupiter中立面】自動中立面 ＞ 板厚プロパティ作成

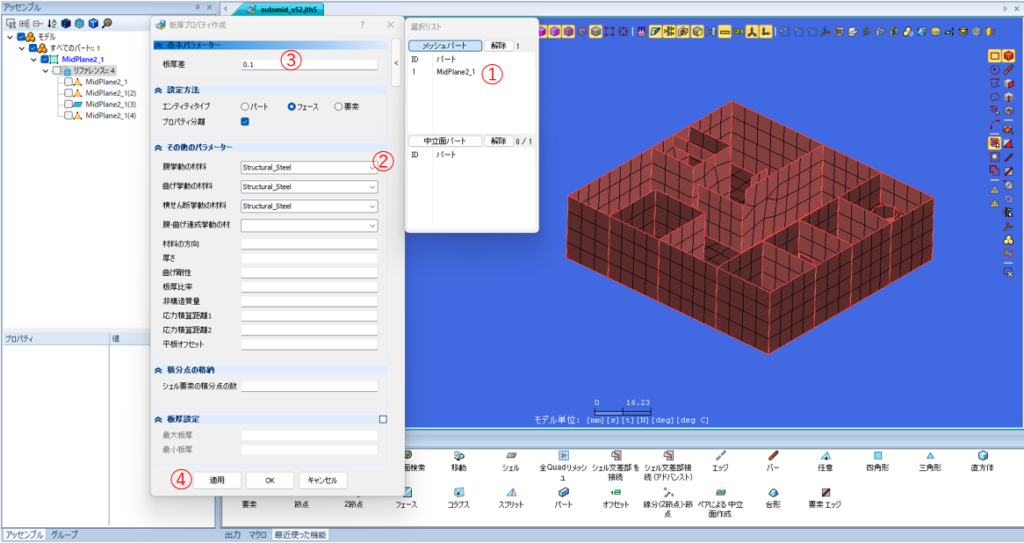

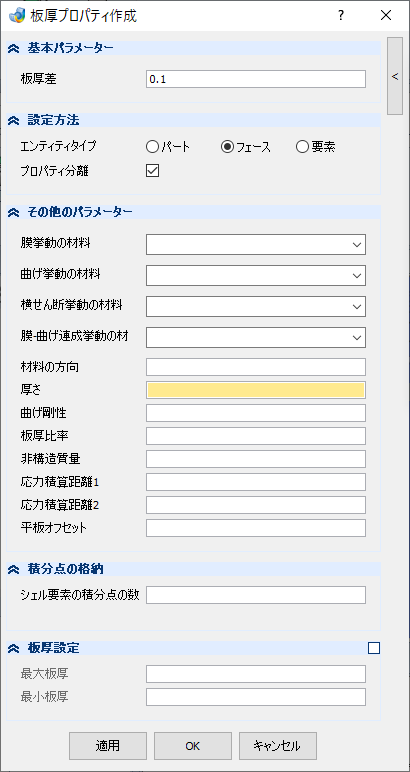

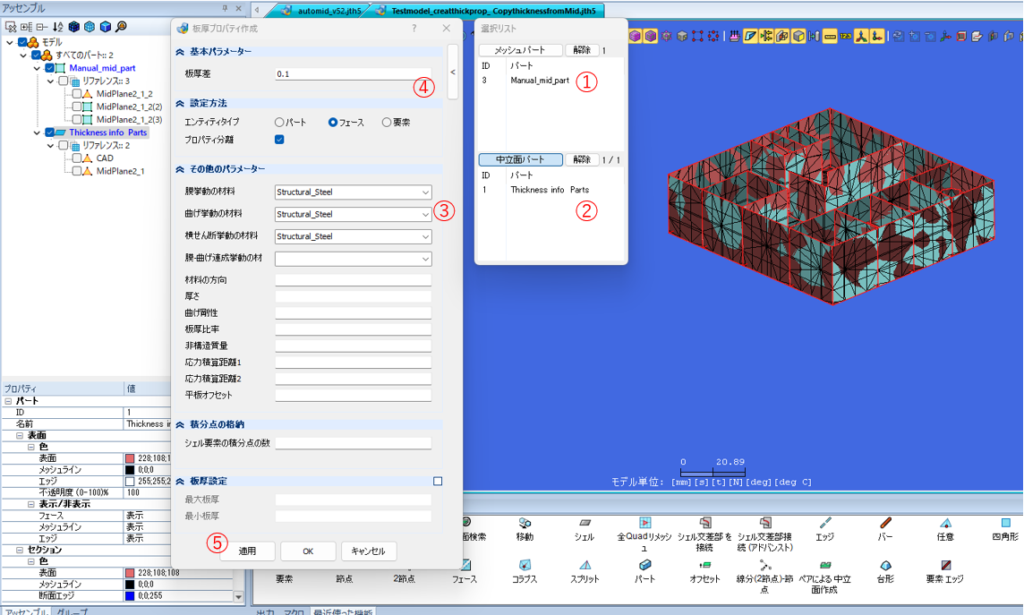

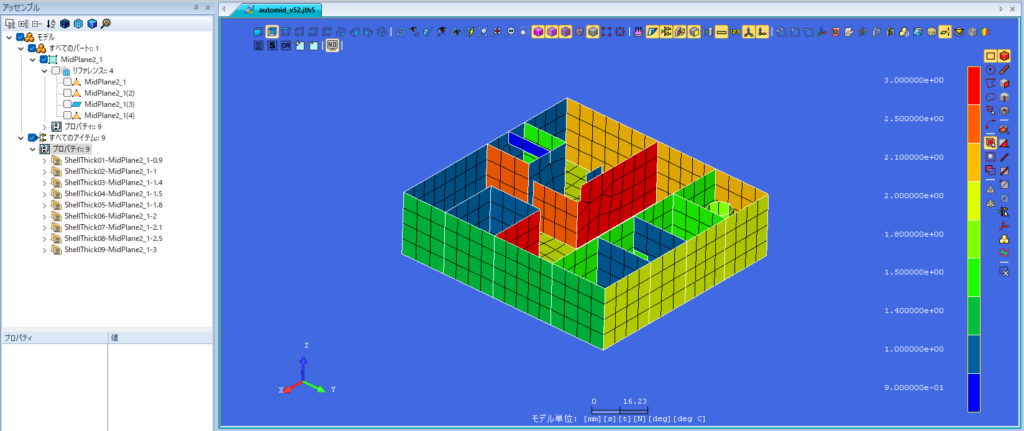

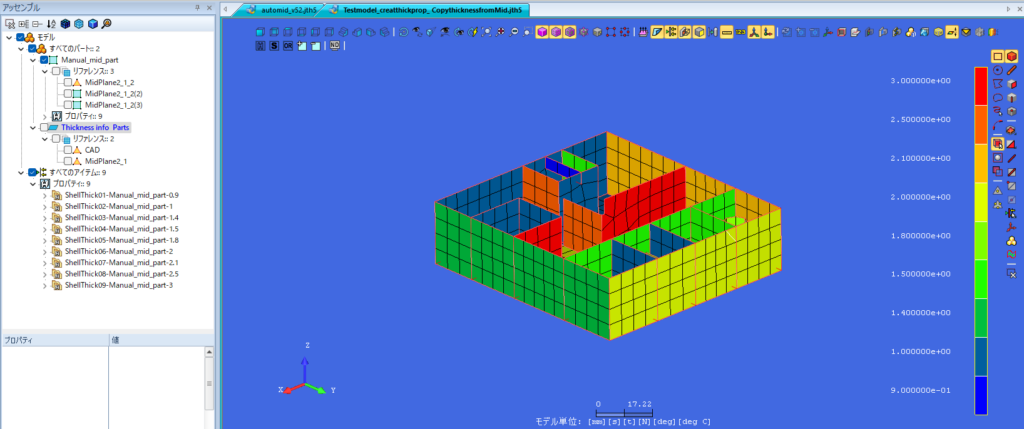

板厚差 – テキストボックス

板厚値の刻み幅を設定します。0.1とした場合、0.1 ,0.2,0.3 …の板厚値となります。

0.5として場合、0.5 , 1 , 1.5 … となります。

エンティティタイプ – ラジオボタングループ

エンティティタイプを選択します。

• パート : 設定されるプロパティの選択エンティティがパートになります。
• フェース : 設定されるプロパティの選択エンティティがフェースになります。
• 要素 : 設定されるプロパティの選択エンティティが要素になります。

プロパティ分離 – チェックボックス

チェックオンの場合、パート間をまたがる同板厚値のプロパティを分けて作成します。

チェックオフの場合、板厚値毎にプロパティを作成します。

膜挙動の材料 – プルダウンメニュー

膜挙動に対する材料を選択します。

曲げ挙動の材料 – プルダウンメニュー

曲げ挙動に対する材料を選択します。

横せん断挙動の材料 – プルダウンメニュー

横せん断挙動に対する材料を選択します。

膜-曲げ連成挙動の材料 – プルダウンメニュー

膜-曲げ連成挙動に対する材料を選択します。

材料の方向 – テキストボックス

材料座標系を入力します。

厚さ – テキストボックス

板厚を入力します。

曲げ剛性 – テキストボックス

曲げに対する断面２次モーメントの比率を入力します。

板厚比率 – テキストボックス

横せん断厚さの比率を入力します。

非構造質量 – テキストボックス

単位面積あたりの非構造質量を入力します。

応力積算距離1 – テキストボックス

参照面からの応力算出距離を入力します。

応力積算距離2 – テキストボックス

参照面からの応力算出距離を入力します。

平板オフセット – テキストボックス

オフセット値を入力します。

シェル要素の積分点の数 – テキストボックス

シェル要素の積分点を指定します。

チェックすると、最大板厚・最小板厚の設定が可能になります。

最大板厚 – テキストボックス

板厚分布の最大値を入力します。

最小板厚 – テキストボックス

板厚分布の最小値を入力します。
