【Jupiterコマンドリファレンス】プリファレンス > 画面設定

対応製品

Jupiter-Pre
Jupiter-Post

本コマンドの目的・用途

メインウィンドウ上の各種表示設定を行います。

コマンドの場所

日本語環境：ホーム > プリファレンス > プリファレンス > 画面設定
英語環境：Home > Preferences > Preferences > Display

過去のバージョン

5.1.0

GUI

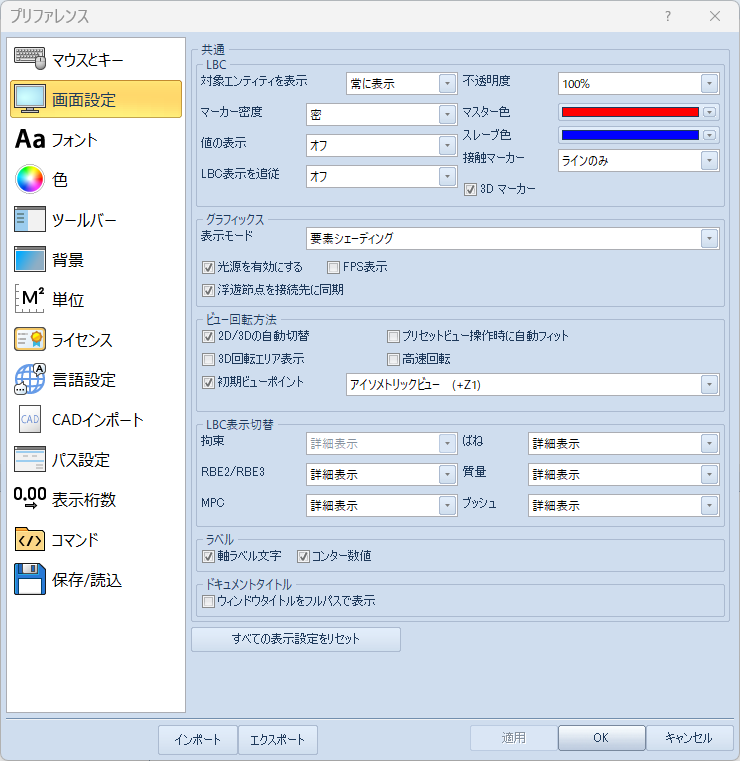

項目の説明

共通

Pre,Post共通の設定を行います。

LBC

境界拘束条件の表示条件を設定します。

対象エンティティを表示 – プルダウンメニュー

境界拘束条件を設定したエンティティの色を変更して表示します。

オフ: 表示しません。
常に表示: 常に表示します。
選択: エンティティを選択した際のみ表示します。

マーカー密度 – プルダウンメニュー

マーカーの密度を設定します。

エンティティ毎に１つ: １か所の設定に対して、１つ（１ペア）のマーカーを表示します。
粗: 設定個所の節点にランダムにマーカーを表示します。（低密度）
中間: 設定個所の節点にランダムにマーカーを表示します。（高密度）
密: 設定個所の全節点にマーカーを表示します。（最高密度）
有効なエリアのみ: 接触マーカーを実接触面の範囲のみに限定します。
LBC毎に１つ: １つの境界条件に対して、１つ（１ペア）のマーカーを表示します。

値の表示 – プルダウンメニュー

設定値を表示します。

オフ: 設定値を表示しません。
スクリーン上: メインウィンドウの左上に表示します。
3D上: マーカー上に表示します。
3D上（単位付き）: マーカー上に単位とともに表示します。

LBC表示を追従 – プルダウンメニュー

パートの表示・非表示を切り替えた際に、そのパートに設定されているLBCの表示も一緒に表示・非表示にします。

オフ: 機能を有効にします。
オン: 機能を無効にします。

不透明度 – プルダウンメニュー

接触設定した面に対するマーカーの透過率を設定します。

マスター色 – プルダウンメニュー

接触設定で、マスター側の面の色を指定します。

スレーブ色 – プルダウンメニュー

接触設定で、スレーブ側の面の色を指定します。

接触マーカー – プルダウンメニュー

メインウインドウ上で接触を示すマーカーの表示をコントロールします。

ラインと球: ラインと球を表示します。”球”はマーカー先端にある球体部分を指します。
ラインのみ: ラインのみ表示します。
オフ: マーカーを表示しません。

3Dマーカー – チェックボックス

マーカー表示を立体的にします。

グラフィックス

表示モード – プルダウンメニュー

パート表面のシェーディング（陰影色）のタイプを変更します。

要素シェーディング: 要素毎に陰影色を計算し、それぞれ単一の陰影色を塗ります。
スムーズシェーディング: 節点で陰影色を計算し、要素内で陰影色をなめらかに補完して塗ります。

光源を有効にする – チェックボックス

画面に点光源を設置し、色合いに陰影を付けます。

FPS表示

画面左下にモデル移動時のFPSを表示します。

浮遊節点を接続先に同期

接続要素に接続している浮遊節点を、接続要素を表示・非表示した際に一緒に表示・非表示にします。

ビュー回転方法

メインウィンドウでの回転の方法を指定します。

2D/3Dの自動切替 – チェックボックス: 楕円空間内のドラッグは３D回転、空間外のドラッグは2D回転と自動的に判断します。
3D回転エリア表示 – チェックボックス: 2D/3Dの自動切替がONのときに楕円空間を表示
プリセットビュー操作時に自動フィット – チェックボックス: プリセットビューによるモデル移動後に、モデルが画面全体に収まるように自動フィットします。
高速回転 – チェックボックス: モデル回転時に境界条件・接続要素を非表示にすることで、モデル回転速度を向上させます。
初期ビューポイント – チェックボックス / プルダウンメニュー: 新規ドキュメント作成時の視点を設定します。デフォルト：アイソメトリックビュー（+Z1）

LBC表示切替

LBCの見た目を変更します。オリジナルを選択するとシンプル表示、詳細表示を選択するとより情報量の多い表示となります。

拘束 – プルダウンメニュー

拘束条件の見た目を変更します。詳細表示のみ選択可能です。

ばね要素 – プルダウンメニュー

ばね要素の見た目を変更します。

オリジナル: 接続情報のみ表示します。
詳細表示: 接続情報のほか、剛性の方向も表示します。

RBE2/RBE3 – プルダウンメニュー

RBE2/RBE3接続要素の見た目を変更します。

オリジナル: 接続情報のみ表示します。
詳細表示: 接続情報のほか、マスター情報も表示します。

質量 – プルダウンメニュー

質量要素の見た目を変更します。

オリジナル: 質量アイコンのみ表示します。
詳細表示: 質量アイコンほか、自由度の方向も表示します。

MPC – プルダウンメニュー

MPC拘束条件の見た目を変更します。

オリジナル: 接続情報のみ表示します。
詳細表示: 接続情報のほか、スレーブ情報、拘束情報も表示します。

ブッシュ – プルダウンメニュー

ブッシュ要素の見た目を変更します。

オリジナル: 接続情報のみ表示します。
詳細表示: 接続情報にブッシュ記号を追加します。

ラベル

チェックボックスをチェックすると、該当する機能のラベルを表示します。

軸ラベル文字 – チェックボックス: 全体座標系を示す軸に、X,Y,Zのラベル文字を表示します。
コンター数値 – チェックボックス: コンター凡例が表示されている場合に、その横に数値を表示します。

ドキュメントタイトル

ウィンドウタイトルをフルパスで表示 – チェックボックス: チェックボックスをチェックすると、ウィンドウタイトル(ドキュメントタイトル)にファイル名をフルパスで表示します。

全ての表示設定をリセット – ボタン

すべての表示設定を規定値に戻します。

操作手順

コマンドを起動し、各オプションを指定して適用もしくはOKボタンをクリックします。
