対応製品
- Jupiter-Pre
本コマンドの目的・用途
各フェース内にある偶数個の三角形要素を組み合わせて、四角形要素にリメッシュします。またその際、チェックの入った要求される品質に対して極力閾値に含まれるように修正します。
コマンドの場所
- 日本語環境：Lab > メッシュ編集 > 全Quadリメッシュパート
- 英語環境：Lab > Mesh Edit > Full Quad Remesh Part

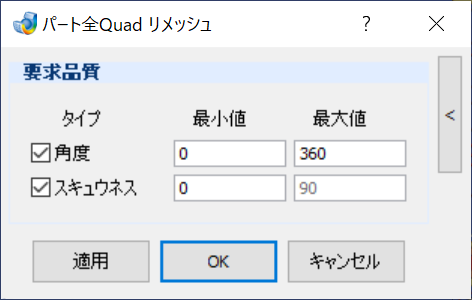

GUI
項目の説明
- 要求品質
-
- 角度 – チェックボックス
-
四角形要素の内部角度を指定します。
- 最小値 – テキストボックス
-
内部角度の最小値を入力します。
- 最大値 – テキストボックス
-
内部角度の最大値を入力します。
- スキュウネス – テキストボックス
-
四角形要素のスキュウネスを指定します。
- 最小値 – テキストボックス
-
スキュウネスの最小値を入力します。
操作手順
操作手順（三角形要素を四角形要素にする場合）

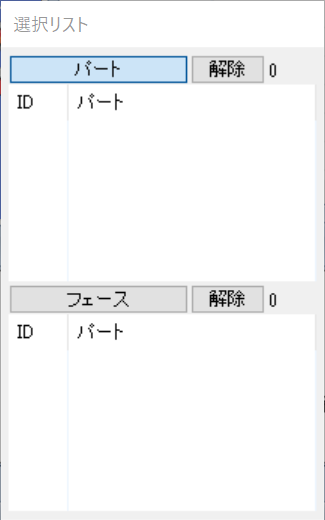

- パートもしくはフェースを選択します。
- 修正する要素品質にチェックを入れ、閾値を指定します。
- 適用/OKボタンをクリックします。

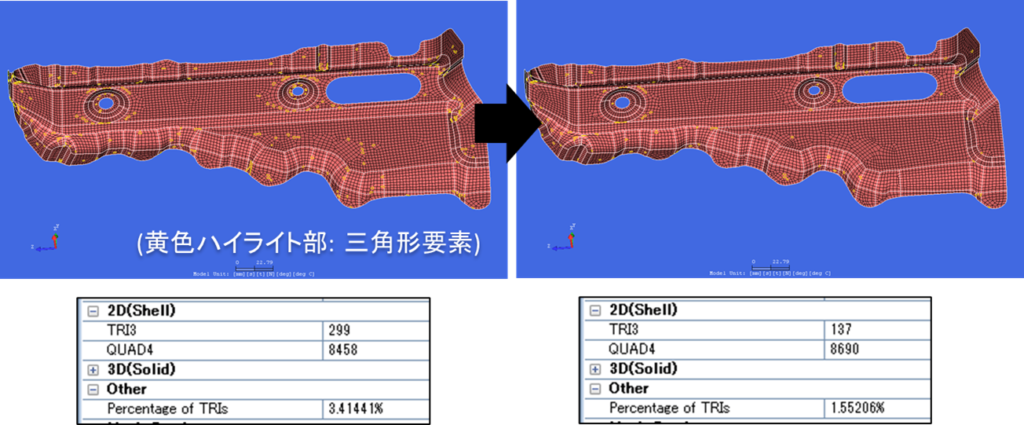

- 三角形要素が四角形要素でリメッシュ、かつ要素品質が修正されます。
Warning
- 注意事項
-
- 処理速度に時間がかかる為、一度の実行範囲を狭い範囲にしてご使用されることを推奨します。
