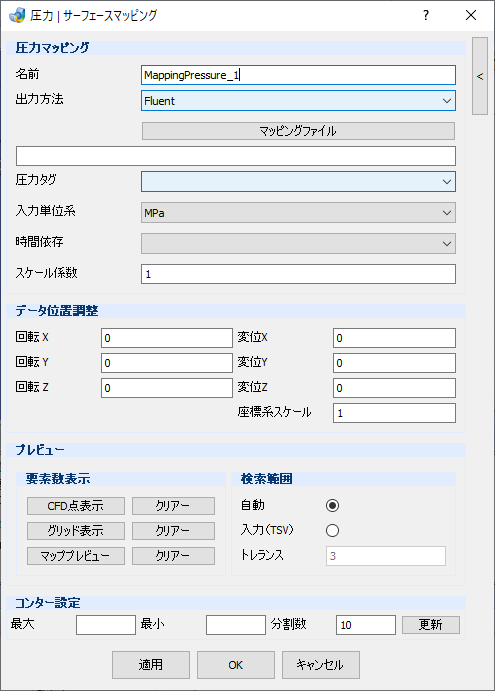

【Jupiterコマンドリファレンス】荷重 > 圧力 > サーフェースマッピング

条件名を指定します。

結果ファイルが出力された流体解析ソルバーを指定します。

Fluent

Fluentの結果をマッピングします。

StarCD

StarCDの結果をマッピングします。

流体解析結果ファイルを指定します。

Fluent結果の場合、読み込まれる列のキーワードが表示されます。

StarCD結果の場合、圧力をマッピングするカラム番号を選択します。

CFDファイル内の数値の単位系を指定します。[MPa], [Pa], [kPa], [kgf/mm^2], [lbf/ft^2], [lbf/in^2], [tf/m^2], [GPa]から選択可能です。

時間テーブルを指定します。

マッピング結果を係数で補正することができます。

解析結果位置を回転移動します。

解析結果位置を並進移動します。

解析結果位置を拡大/縮小移動します。

CFD点表示 / クリアー – ボタン

流体解析結果のデータ点群を表示します。クリアーボタンで点群を非表示にします。対象モデルと点群との位置関係を確認することができます。

グリッド表示 / クリアー – ボタン

データ点の散らばりから計算されるマッピング用グリッド線を表示します。クリアーボタンでグリッドを非表示にします。マッピングはグリッド毎に処理されますので、どのデータ点がマップされたのか確認しやすくなります。

マッププレビュー / クリアー – ボタン

実際にマッピングされた結果をコンター表示します。クリアーボタンでコンターを非表示にします。マッピングはグリッド毎に処理されますので、どのデータ点がマップされたのか確認しやすくなります。

ラジオボタングループ

自動

データ検索範囲を自動で指定します。

入力(TSV)

トレランス – テキストボックス

任意のトレランスを入力します。

※グリッド及び検索範囲の詳細は、サーフェースマッピングのアルゴリズムを参照ください。
