目的・用途
「ヘキサモデリング」リボンは、主にヘキサ要素からなる構造化メッシュを効率的に作成するための形状生成およびメッシング支援機能を提供します。中立面やスイープ、回転などの幾何操作と連携し、解析精度の高いヘキサメッシュの構築をサポートします。
主な用途は以下のとおりです：
- 線形・円形・曲線・レイヤー・フェース間領域のスイープ形状の作成
- 中立面や回転体を利用したヘキサ・ペンタ要素からなる解析形状の生成
- 自動スイープ機能による迅速な形状メッシュ化
- ボックス状・球状の構造物に対するヘキサ要素メッシュ生成
- ピラミッド要素によるヘキサ-テトラ間インターフェース定義や連結条件の設定

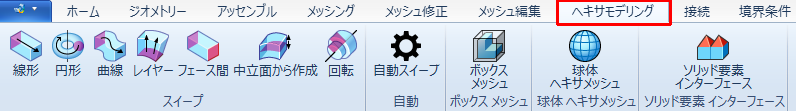

GUI
スイープパネル
| アイコン |
|---|
  |
 |
 |
 |
 |
 |
 |
自動パネル
| アイコン |
|---|
 |
ボックスメッシュパネル
| アイコン |
|---|
 |
流体ヘキサメッシュパネル
| アイコン |
|---|
 |
ソリッド要素インターフェースパネル
| アイコン |
|---|
 |
